کویل گان 2

در پست قبلی راجع به مفاهیم عملکرد کویل گان صحبت کردیم . در این بخش کویل گانی رو که دوستانم ساختند و بنده هم در تکمیل اون نقش داشتم به شما معرفی می کنم .

کویل گانی که می بینید رو دوستم مهدی جامعی به همراه هم کلاسیهاش در دانشگاه علم و صنعت ساخته و اینجا من با همکاری مهندس صدرا خدایی تکمیلش کردم .

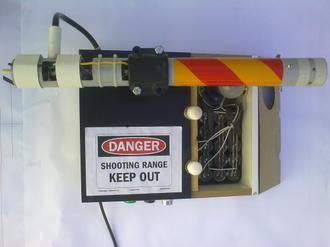

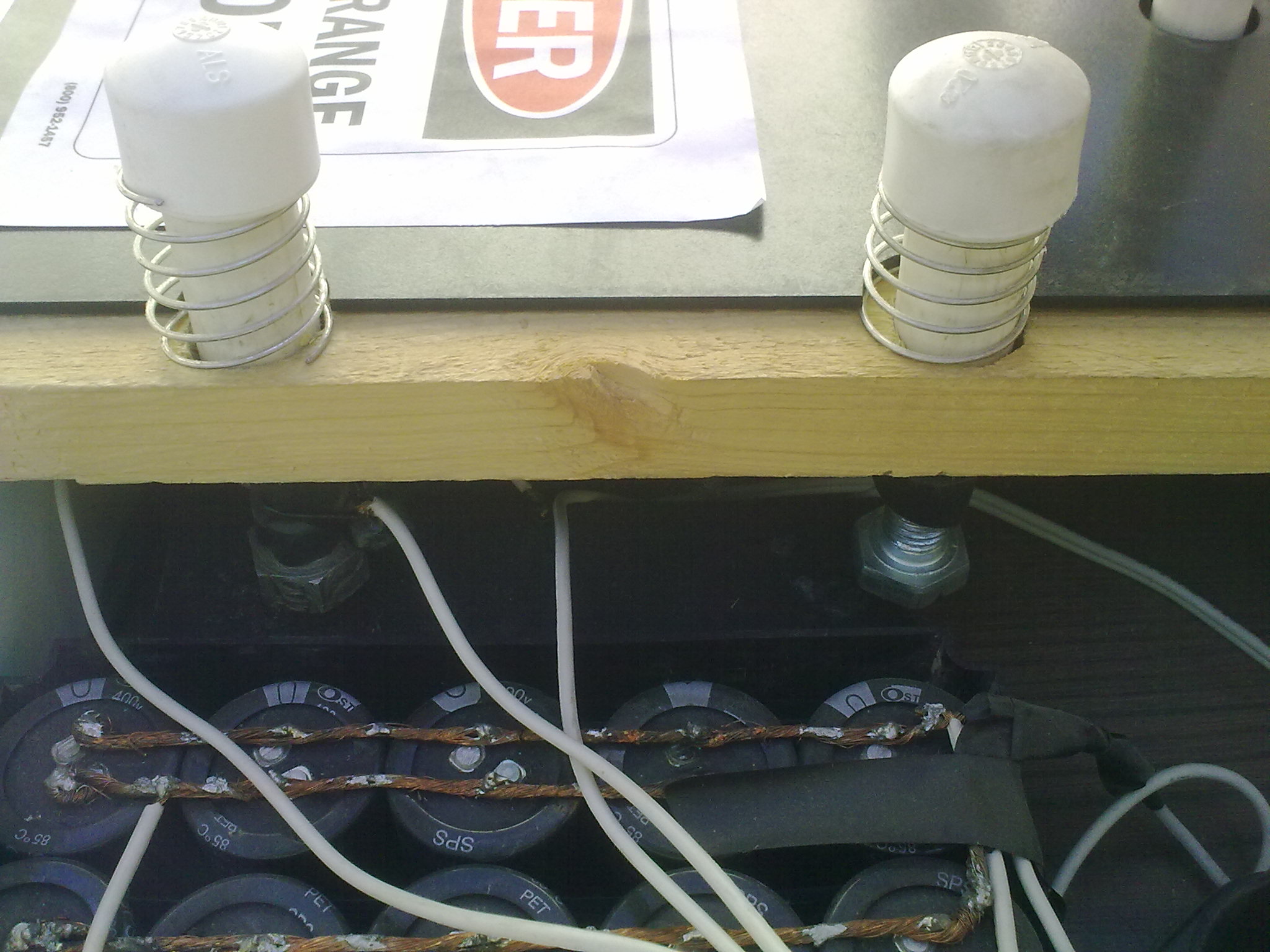

این کویل گان سه تا سیم پیچ داره که در لوله پولیکا قرار داده شدن و با کابل به داخل جعبه آورده شدن و در اصل ما از یکیش استفاده کردیم سایر اجزا عبارتند از یک بانک خازنی که در سمت راست جعبه مشخصه یک سری کلید که در وجه جانبی جعبه قرار گرفتن و دوتا کلید سفید رنگ که ایده مهندس خدایی بودن برای شلیک یا تخلیه خازن

در واقع باید از کلید هایی استفاده بشه که بتونن در برابر جرقه مقاومت کنن اما این کلید ها گرون هستند و بعلاوه ما هم تمایلی به بستن مدار و استفاده از عناصر جایگزین نداشتیم بنابراین از این طرح استفاده کردیم

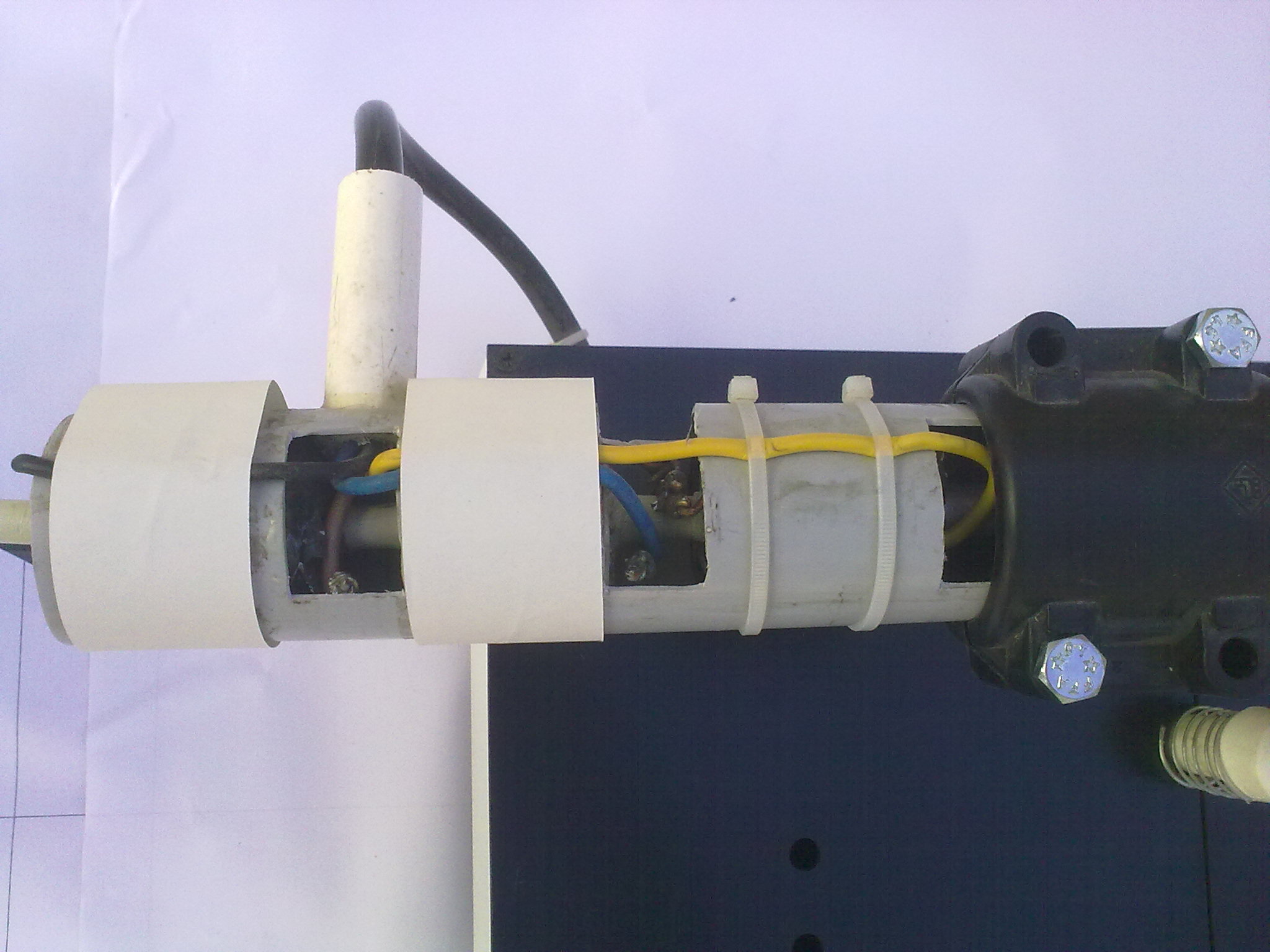

میبینید که یک پیچ متصل شده به سیم به یک صفحه فلزی برخورد می کنه . اینجوری ما یک کلید فوق العاده قوی و کارامد داریم که از لحاظ ایمنی هم مشکلی نداره چون پیچ ها درون یک لوله قرار داده شدن و عایق هستن .
کار یکی از کلید ها تخلیه خازن ها بدون عبور جریان از سیم پیچ هاست ( وقتی که تمایلی به شلیک نداریم و به هر دلیلی می خوایم خازن ها رو تخلیه کنیم تا دستگاه بی خطر باشه ) و یکی از کلید ها مسیر بین خازن ها و سیم پیچ اول رو می بنده که در واقع همون کلید شلیکه .
به طور کلی در ساخت کویل گان باید دقت زیادی به بحث امنیت و خطرات برق گرفتگی داشته باشید چون همونطور که گفتم وجود عنصر خازنی خطر این دستگاهها رو واقعا زیاد می کنه . بعلاوه کویل گان می تونه اسلحه واقعا خطرناکی باشه و مثل یک تفنگ واقعی صدمات شدیدی به دیگران وارد کنه پس از اطلاعات ارائه شده در این پست درست استفاده کنید. بعضی اوقات دیده شده که گلوله کویل گان برعکس شلیک شده که به دلیل موضع گیری نامناسب گلوله در هنگام شلیک بوده و مثل انتخاب قطر و ضخامت سیم پیچ این مورد هم محاسبات دقیقی داره اما من به این محاسبات تسلطی ندارم . می تونید در اینترنت مطالب بسیار دقیق و کافی برای ساخت انواع کویل گان رو پیدا کنید . کافیه یه مقدار جستجو کنید .

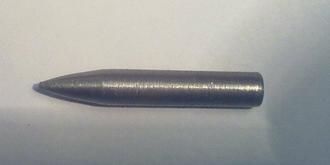

گلوله ای که ما استفاده کردیم یک گلوله فولادی استوانه ای با قطر 6 میلیمتر و طول 4 سانتی متره که عکسش رو می بینید . سیم پیچ ها دور یک لوله پلاستیکی بسته شدن و گلوله با یک مقدار خلاصی درون این لوله پلاستیکی حرکت میکنه .

در نهایت لازمه از مهندس جواد عربعامری بابت ساخت جعبه این دستگاه تشکر کنم . از مهندس محمد معدنی هم بابت همکاری و کمک در تکمیل مطالب سپاسگذارم
